隔爆型電氣控制柜的裝配！
作者：管理員 發布時間：2019/10/14 9:08:57 點擊率：387405

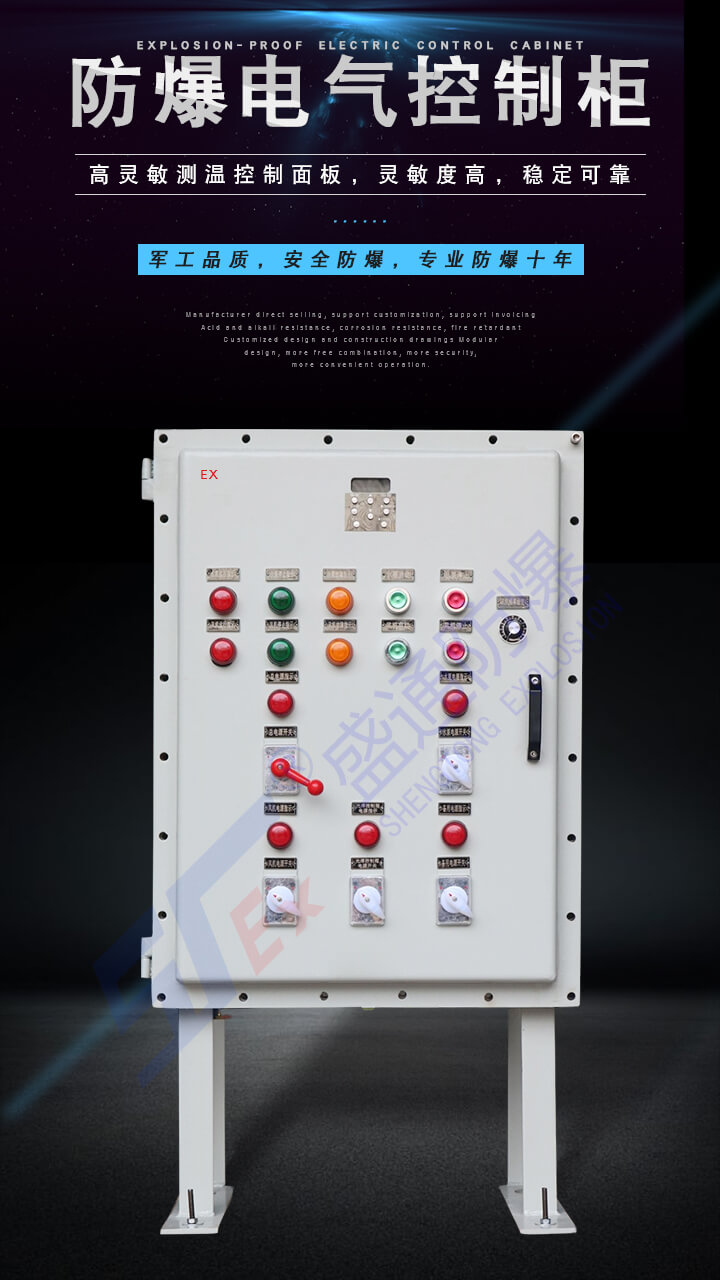

隔爆型電氣控制柜具有使用方便，結構牢固耐用等特點，所以在防爆場所使用廣泛，其依靠外殼特殊的機械結構，強度及防爆結合面的間隙、長度；來限制爆炸范圍，并防止外殼外部引起爆炸，其裝配是不容疏忽。常用的電氣元件主要包括按鈕，指示燈，斷路器等，接下來將分別介紹它們?cè)?strong>隔爆電氣控制柜內是如何裝配！
按鈕按照動作方向有兩種方式，一種是通過前后位移的方式改變電觸點的狀態。另一種則是通過旋轉的角位移方式改變電觸點的狀態，在隔爆外殼上分別設計推桿和旋轉軸來完成動作。因?yàn)榘粹o的通斷需要行程達到一定程度才可以，如果推桿的位置靠近按鈕，很有可能壓迫按鈕，使按鈕在初始時刻就已經使動作接通狀態。若是推桿沒有壓迫按鈕動作，也會造成按鈕操作起來只是很小的動作行程就到了按鈕限制位置。所以這種結構的裝配是否合格，不能簡單地通過目測推桿位移來判斷是否合格，一定要通過儀器測量按鈕的電觸點通來檢驗。
指示燈的按照需要注意外殼和透明件間的膠粘結合面，在保證膠粘結合面的有效寬度的同時，也要注意維持透明件的潔凈度。安裝透明件后應立即使用無水酒精或清潔劑擦拭透明件表面。膠水凝固后就很難清洗掉，嚴重影響產品的外觀質量。斷路器一般為微型斷路器和塑殼斷路器，其他類型的斷路器或者不常用在隔爆箱內，或者需要通過電動執行機構來完成。操作機構是通過一個焊接在操作軸上的偏心輪來?yè)軇?dòng)扣在斷路器開關上的鋼爪來完成的。
